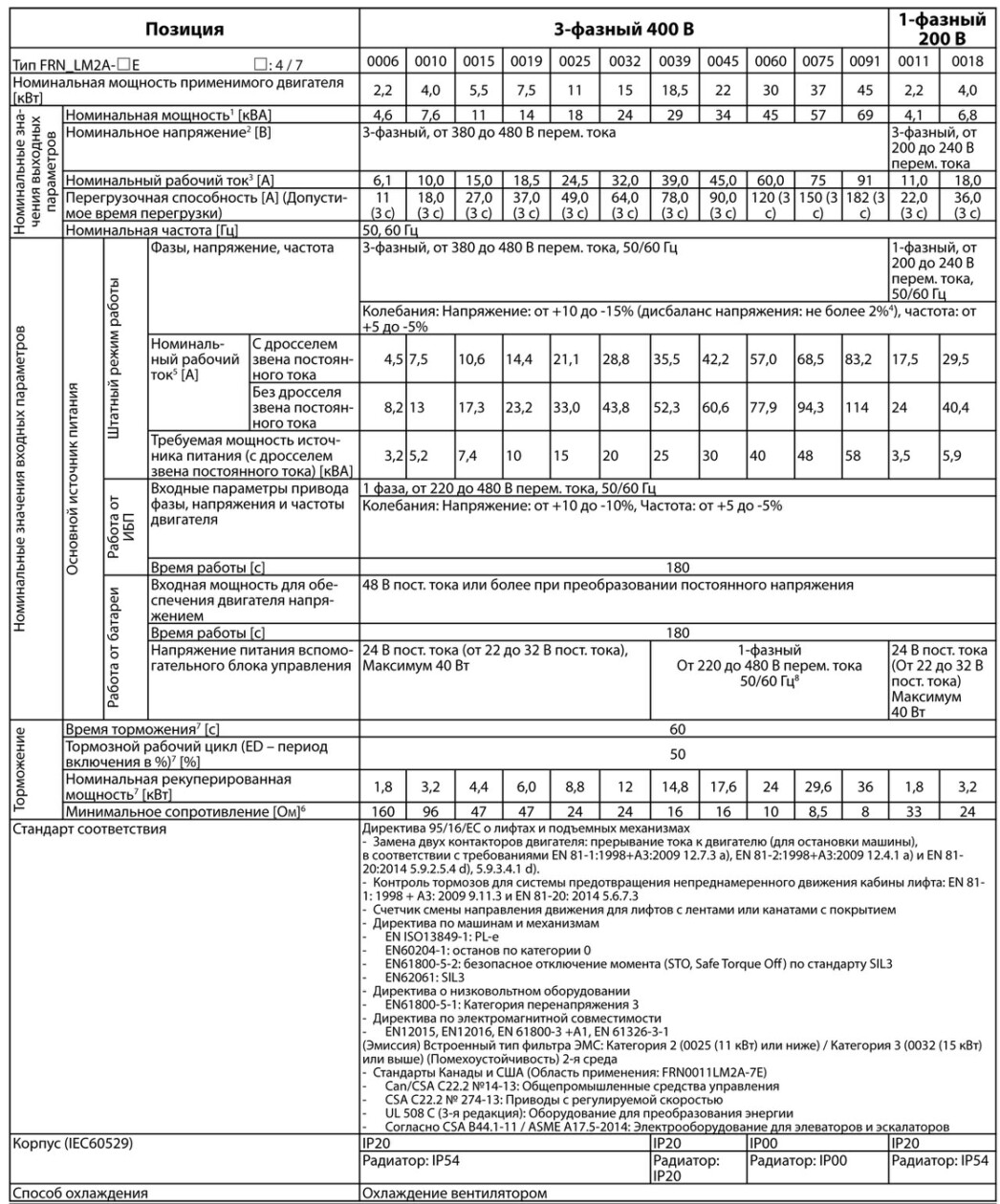

Характеристики преобразователей частоты Fuji-Electric серии Frenic LIFT LM2A
*1) Номинальная мощность рассчитывается исходя из того, что номинальное выходное напряжение принимается равным 440 В пер. т.
*2) Выходное напряжение не может быть выше напряжения питания.
*3) Эти значения соответствуют следующим условиям: несущая частота 10 кГц (модуляция 2 фазы), а температура окружающей среды равна 45°C. Мощность инвертора следует выбирать так, чтобы квадрат среднего значения тока во время работы не превышал 80% от номинального тока инвертора.
*4) Дисбаланс напряжения [%] = (Макс. напряжение [В] - Мин. напряжение [В] / Трехфазное среднее напряжение [В] х 67 (IEC61800-3). Приведено для случая, когда первичный источник питания = 3 ф., 400 В пер. т.
*5) Мощность источника питания равна 500 кВА (в 10 раз превышает мощность инвертора, когда инвертор имеет мощность более 50 кВА), а значение импеданса электропитания составляет %X=5%.
*6) Допустимая ошибка минимального сопротивления равна ±5%.
*7) Время торможения и тормозной рабочий цикл (%ED) определяются работой в циклическом режиме при номинальной рекуперированной мощности.
*8) Колебания (Напряжение: от +10 до -10%, Частота: от +5 до -5%)
